Водяна тепла підлога без помилок: що врахувати під час монтажу

7 типових помилок при монтажі водяної теплої підлоги і як їх уникнути

Водяна тепла підлога давно перестала бути «розкішшю» для котеджів — її все частіше роблять у квартирах, невеликих будинках і навіть у ремонтах «для себе». На картинці все виглядає просто: труба в стяжці, колектор, насос, котел. Але на практиці будь-яка помилка в розрахунку чи монтажі вилізає холодними зонами, перегрітими ділянками, тріщинами у стяжці й зайвими витратами на опалення. Часто люди намагаються зекономити на матеріалах або «спростити» схему, замість того щоб нормально підібрати гребінку для теплої підлоги і зробити все один раз, але правильно.

Як результат — замість комфортної системи отримуємо проблемний обігрів, який складно відрегулювати і дорого переробляти. Нижче розберемо п’ять ключових помилок, які зустрічаються практично на кожному об’єкті, і подивимося, як їх уникнути ще на етапі проектування та монтажу. Якщо підходити до системи комплексно і орієнтуватися на рекомендації виробників, інтернет-магазин оборудования для тёплого пола перетворюється не просто на джерело товарів, а на набір готових рішень, які працюють разом.

Неправильний крок укладання труби: холодні зони та перегрів підлоги

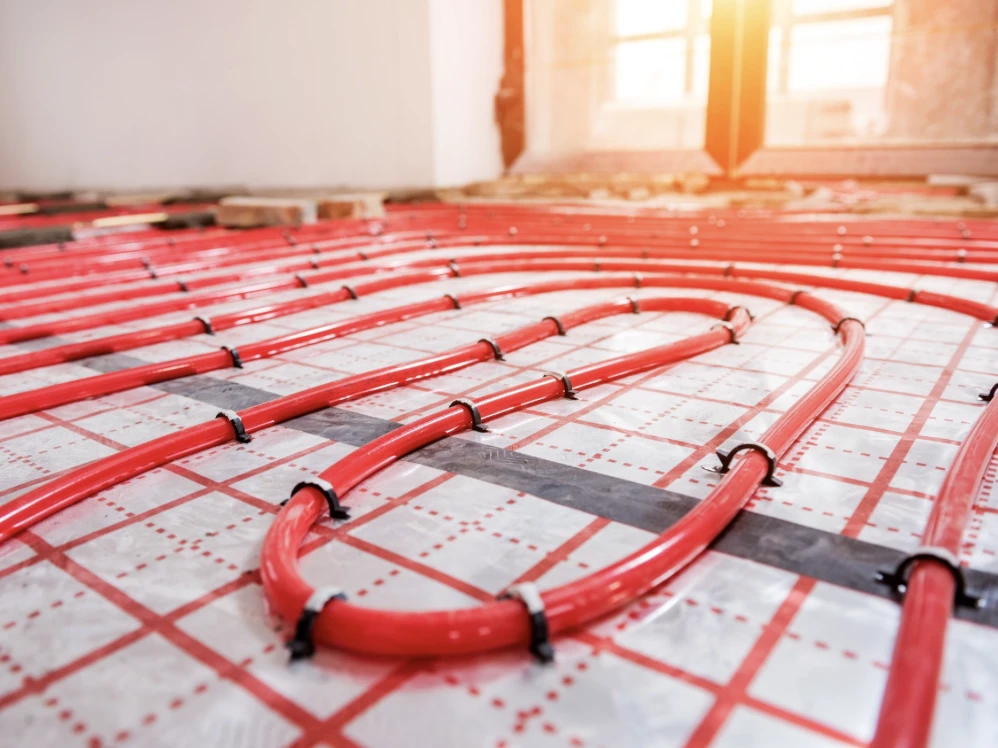

Крок укладання труби — це відстань між сусідніми витками контуру. Звучить дрібницею, але саме він визначає, наскільки рівномірно буде прогріватися поверхня підлоги. Якщо зробити крок надто великим, отримаємо «зебру»: над трубою тепло, між трубами відчутно прохолодніше. Якщо крок занадто малий, з одного боку, росте витрата труби й вартість системи, а з іншого — можна легко перегріти підлогу й сформувати надлишкове теплове навантаження на стяжку та покриття.

Типова помилка — укласти всю площу з однаковим кроком «на око», наприклад 20–25 см, не враховуючи, що біля зовнішніх стін, вітражів, дверей на балкон і в холодних зонах тепловтрати більші. У результаті:

• уздовж вікон і зовнішніх стін відчувається холод;

• у центрі кімнати підлога, навпаки, може бути занадто гарячою;

• комфорт досягається підбором вищої температури теплоносія, що збільшує витрати.

Правильний підхід — використовувати змінний крок. Ближче до зовнішніх стін і великих вікон роблять більш щільну укладку (10–15 см), а в середині приміщення — більший крок (15–20 см). Точні значення залежать від тепловтрат будівлі та рекомендацій виробника труби, але головний принцип один: крок має бути продуманим, а не випадковим. Також важливо дотримуватися мінімального радіуса вигину труби, щоб не пошкодити її й не створити зайвий опір потоку.

«Занадто довгі» контури: коли тепла підлога перестає працювати нормально

Друга класична проблема — надмірна довжина контурів. Бажання зекономити на колекторі й зробити «менше гілок» призводить до того, що в одну петлю намагаються «зашити» цілу кімнату, коридор і ще частину кухні. У теорії це можливо, на практиці — такий контур має величезний гідравлічний опір, а напору насоса йому просто не вистачає.

Наслідки довгих контурів помітні вже в перший опалювальний сезон. Підлога прогрівається нерівномірно: біля колекторної шафи й першої частини петлі тепло помітне, а у віддаленій частині приміщення стяжка ледь тепла. Якщо система змонтована без приладів контролю, ця різниця часто списується на «слабкий котел» або «погану трубу», хоча справжня проблема — у довжині контуру та неправильному поділі площ.

Зазвичай для труби діаметром 16 мм рекомендується обмежувати довжину одного контуру 80–100 м, для 17 мм — трохи більше, але завжди з урахуванням конкретних тепловтрат. Правильніше розбити велику кімнату на два контури, ніж тягнути одну наддовгу петлю. Це дозволяє:

• зменшити гідравлічний опір;

• полегшити балансування й регулювання;

• забезпечити більш рівномірний прогрів підлоги.

Економія на утеплювачі та стяжці: чому тепло йде вниз, а не в приміщення

Багато хто сприймає утеплювач під трубою як «необов’язковий бонус». Мовляв, у сусіда немає — і все працює. На практиці саме якісний утеплювач визначає, куди піде більша частина тепла: в кімнату чи в перекриття. Якщо зробити тонкий шар або взагалі відмовитися від теплоізоляції, підлога реально прогріватиме не приміщення, а сусідів знизу або підвальне приміщення.

Типові «економії», які потім боляче б’ють по кишені:

• використання дешевих плит малої щільності, які просідають під стяжкою;

• занадто тонкий шар утеплювача (наприклад, 10–20 мм замість рекомендованих 30–50 мм і більше);

• відсутність фольгованого шару або екрану, що відбиває тепло вгору;

• порушення цілісності шару утеплювача, прорізи, щілини, відсутність демпферної стрічки.

Ще один момент — якість і товщина стяжки. Занадто тонка стяжка може тріскатися, погано акумулює тепло й не дає рівномірного прогріву. Занадто масивна збільшує інерційність системи: підлога дуже довго нагрівається й так само довго остигає. Оптимальні параметри залежать від системи, але найчастіше товщина шару над трубою лежить у діапазоні 30–50 мм з використанням армуючих елементів і пластифікаторів, рекомендованих виробником.

Колектор і насос підібрані неправильно: дисбаланс контурів і слабка циркуляція

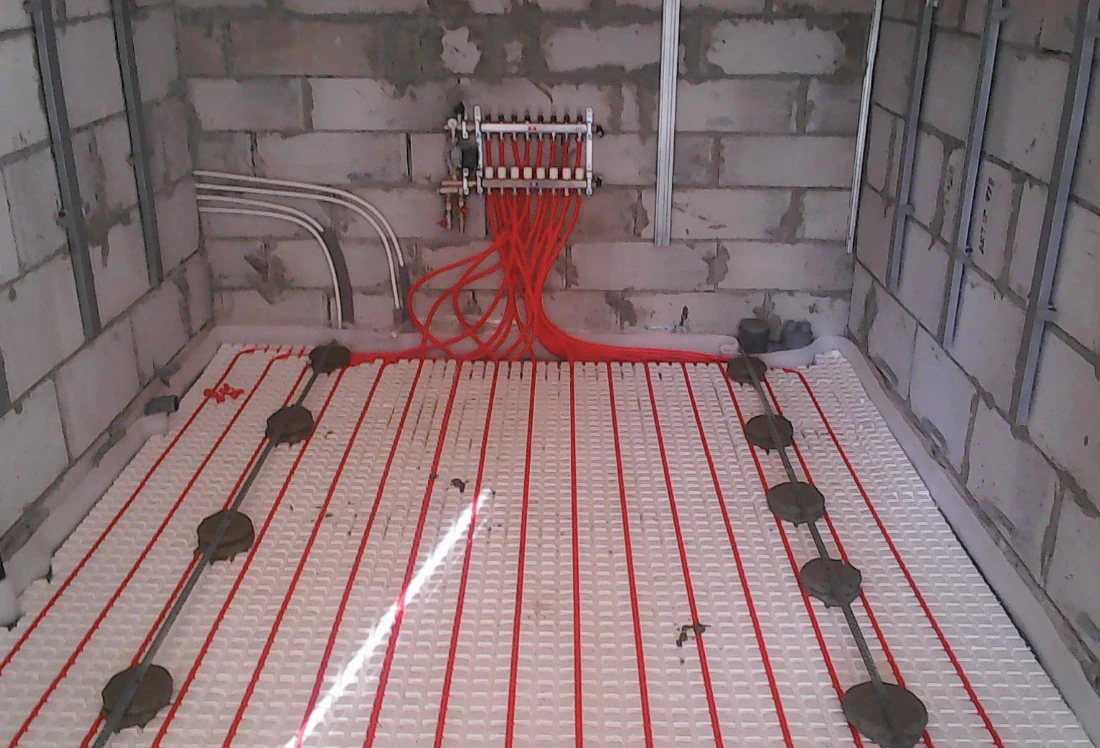

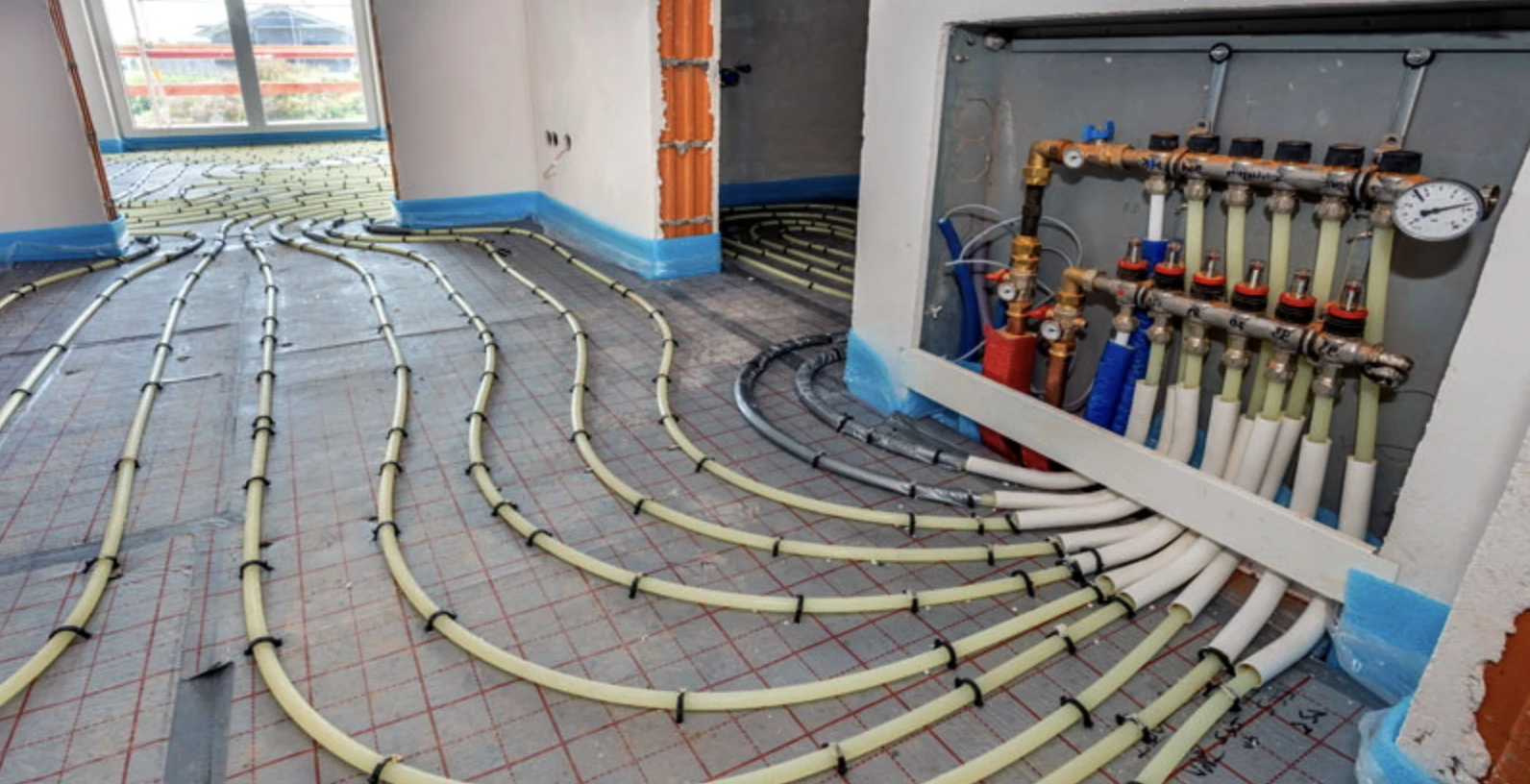

Колектор і циркуляційний насос — серце системи теплої підлоги. Через них проходить уся вода, що гріє ваші кімнати. Якщо колектор обрано «за красивою картинкою», без урахування кількості контурів, можливості балансування та типу автоматики, а насос підібрано «за порадою знайомих», проблем не уникнути.

Найчастіші помилки тут такі. Колектор без витратомірів або з мінімальними можливостями регулювання. У такій схемі практично неможливо точно виставити витрату по кожному контуру, а система живе своїм життям: ближні петлі «з’їдають» більшість потоку, дальні недогріваються. Або колектор розрахований на меншу кількість контурів, ніж реально підключено, і монтажнику доводиться використовувати різні «лайфхаки» й перехідники, що збільшує опір і ризики протікання.

З насосами ситуація не краща. Занадто слабкий насос не справляється з довжиною контурів і опором колекторного вузла. Занадто потужний створює шум, завихрення потоку, зайве споживання електроенергії та прискорений знос арматури. Універсальна порада — орієнтуватися на технічні дані: сумарну витрату системи (за площею та тепловим навантаженням), розрахований напір і характеристики конкретного насоса, а не тільки на його «максимальні» цифри з упаковки.

Грамотно підібраний колектор із витратомірами, запірною арматурою, можливістю підключення сервоприводів і правильно розрахований циркуляційний насос дають відчутний ефект: тепла підлога запускається без «танців з бубном», контури легко налаштувати, а система працює стабільно на всіх режимах.

Відсутність балансування й автоматики: як помилки в налаштуванні вбивають комфорт і ресурс системи

Навіть ідеально змонтована система не буде працювати як треба, якщо її не налаштувати. Балансування контурів — це не «формальність», а необхідна процедура, яка дозволяє розподілити витрату теплоносія між різними кімнатами відповідно до їхнього теплового навантаження. Без неї тепла підлога перетворюється на набір випадкових «гарячих» і «холодних» зон.

Часто після монтажу майстри відкривають усі контури «на максимум» і залишають систему так. У результаті в одній кімнаті занадто жарко, в іншій прохолодно, а власник змушений постійно «крутити» температуру котла, намагаючись знайти компроміс. Якщо ж на колекторі є витратоміри, контури налаштовують по проектних значеннях або, в побутових умовах, виходячи з фактичної температури підлоги й комфорту в кожній кімнаті.

Другий важливий аспект — автоматика. Тепла підлога інертна: вона довго нагрівається й повільно остигає. Якщо керувати нею лише рівнем температури теплоносія в котлі, буде складно отримати стабільний комфорт. Кімнатні термостати, сервоприводи на колекторі, погодозалежне керування дозволяють прив’язати роботу контурів до реальних потреб приміщення. Це знижує витрати енергії, продовжує ресурс насоса й арматури, а головне — знімає необхідність постійно «ручним режимом» підлаштовувати систему.

Коли балансування й автоматика відсутні, власник втрачає головну перевагу теплої підлоги — контрольований комфорт. Система або перегріває приміщення, або не догріває, а всі спроби виправити ситуацію зводяться до нескінченного крутіння вентилів і термостатів.

Висновок

Водяна тепла підлога — одна з найкомфортніших систем опалення, але саме вона найвиразніше «карає» за помилки. Неправильний крок укладання труби, занадто довгі контури, економія на утеплювачі та стяжці, невдалий підбір колектора й насоса, відсутність балансування й автоматики — усе це типові ситуації, які потім роками нагадують про себе холодними кутами, тріщинами, шумом у трубах та зайвими цифрами в платіжках за енергоносії.

Уникнути проблем не так уже й складно, якщо з самого початку мислити системно. Потрібно продумати схему укладання труби й довжину контурів, не економити на ключових шарах «пирога» підлоги, відповідально підійти до вибору колекторного блоку та насоса, а після монтажу обов’язково виконати балансування й налаштувати автоматику. Тоді правильний підбір комплектующих для тёплого пола і співпраця з професійним интернет-магазином оборудования для тёплого пола перетворять теплу підлогу на надійний і прогнозований елемент вашого будинку, а не на джерело постійних запитань і переробок.
